文丘里式噴漆室
文丘里式噴漆室
利用文丘里效應的原理做成的漆霧捕集裝置的噴漆室，適用于大型工件，如汽車車身等。
所屬分類：
關鍵詞：
文丘里式噴漆室
噴漆設備
大型工件涂裝
產品描述
文丘里式噴漆室適用于大型工件，如汽車車身等。
文丘里式噴漆室原理
利用文丘里效應的原理做成的漆霧捕集裝置的噴漆室稱為文丘里式噴漆室，簡稱文式噴漆室。文式噴漆室與水旋式噴漆室結構基本相同，只是漆霧捕集裝置不同。
文丘里效應原理是:當風吹過阻擋物時，阻擋物的背風面的上方端口附近氣壓相對降低，從而產生吸附作用，開導致空氣的流。如圖所示是文氏噴漆室漆霧捕集口。首先水從溢流槽流至文口，使其表面形成一層連續的水膜，漆霧接觸水膜被帶人水中，同時在抽風力的作用下，空氣按文丘里原理擴散，使水在文氏口霧化成微細滴，將剩余的漆霧進一步吸附，成為含漆的水滴與空氣的混合物。這種混合物經過文氏口的擋板時，由于形成了風速差，促使空氣與含漆霧的水滴分離，空氣隨排風道被排出，水流回水箱，經處理后被打回溢流槽。
如圖所示為文丘里式噴漆室。文氏的間隙越小，水的霧化效果越好，捕捉漆霧的效率越高，但阻力損失大。為提高漆霧的捕捉效率，需選用中壓排風機。
文丘里式噴漆室漆霧捕集口

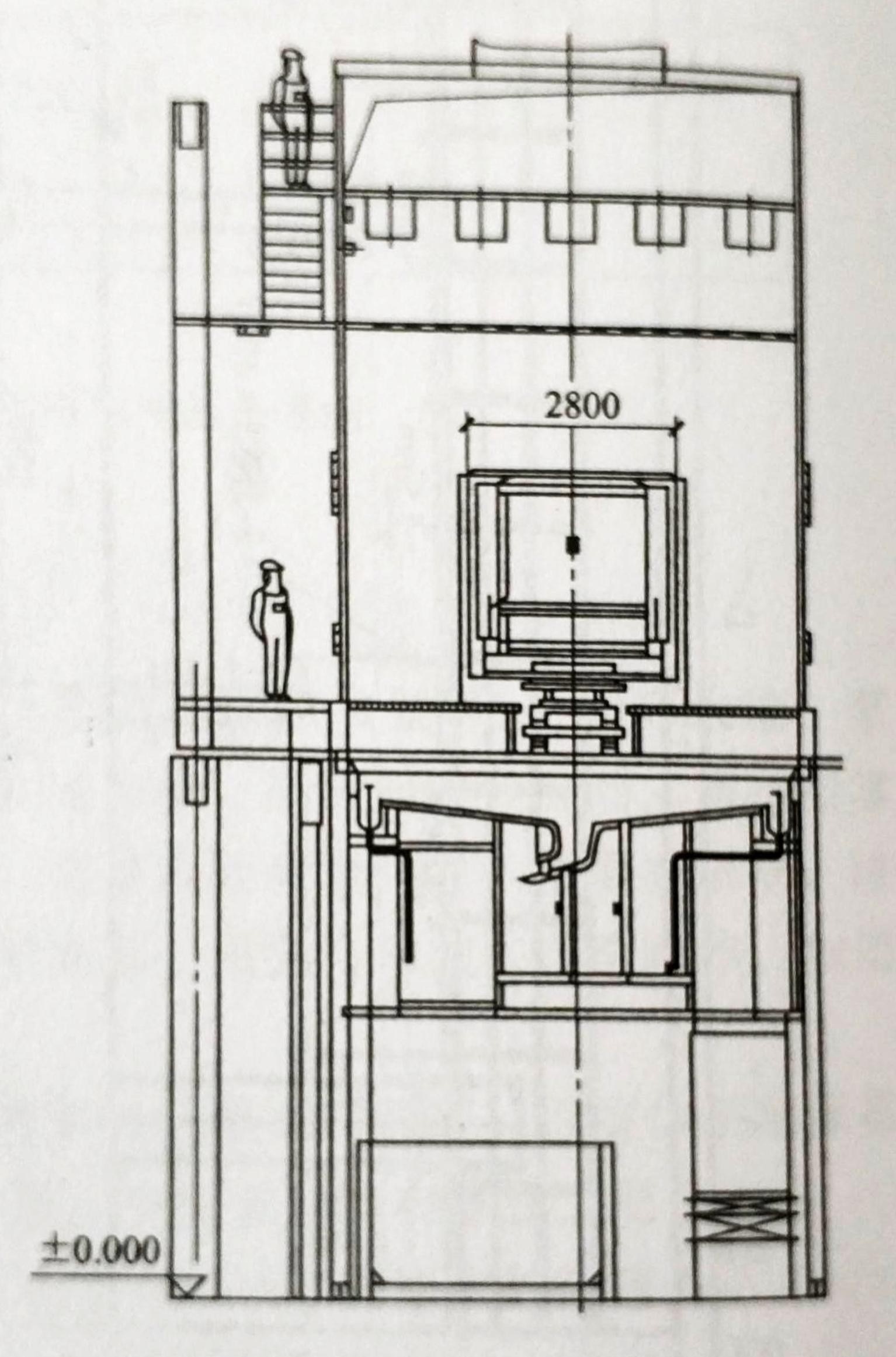

文丘里式噴漆室
漆泥處理系統
漆泥處理系統由漆霧捕集裝置（旋風動力管、文丘里器及漩渦裝置等）、循環水槽、泵管道及漆泥處理池組成。噴漆室的廢氣，助排風機形成負壓，高速向下方流動。通過漆霧捕集裝置，充分與水混合，漆霧被水帶漆泥處理池。在漆泥處理池內加入漆霧凝聚劑，漆霧在水中凝結成塊狀，經過過濾的水通過泵打回噴漆室底部，漆泥自動或人工清除掉。
漆霧捕集裝置適于安裝在立體布局的涂車間，尤其文丘里式噴漆室。因室體下部漆霧捕集裝置較深（3～4m），應與循環水槽一同布置在一層，噴漆室室體布置在二層。
漆霧捕集器是借助強大的風速來捕集漆霧的，其風速為20m/s，循環水的流速為0.7m/s。
水在漆泥池內停留時間為10min左右。
如果您有定制涂裝設備的需求，馬上聯系我們的高級工程師免費咨詢和報價。中技佳根據您的涂裝工藝要求、年時基數、廠房空間及工件進出口位置、工件參數、輸送方式、能源種類等，為您提供涂裝設備的設計、生產、安裝、售后一條龍服務。
