空中輸送設備




空中輸送設備
各式輸送機滿足各種工件、工藝流程的需求
所屬分類:
關鍵詞:
空中輸送設備
積放式懸掛輸送機
產品描述
在涂裝流水線中,機械化運輸設備起著組織與協調的作用,是涂裝生產線中的核心設備。
常用的懸掛輸送機有普通懸掛輸送機、積放式懸掛輸送機、擺桿式輸送機、全旋反向輸送機、自動葫蘆、龍門自動行車輸送機等。

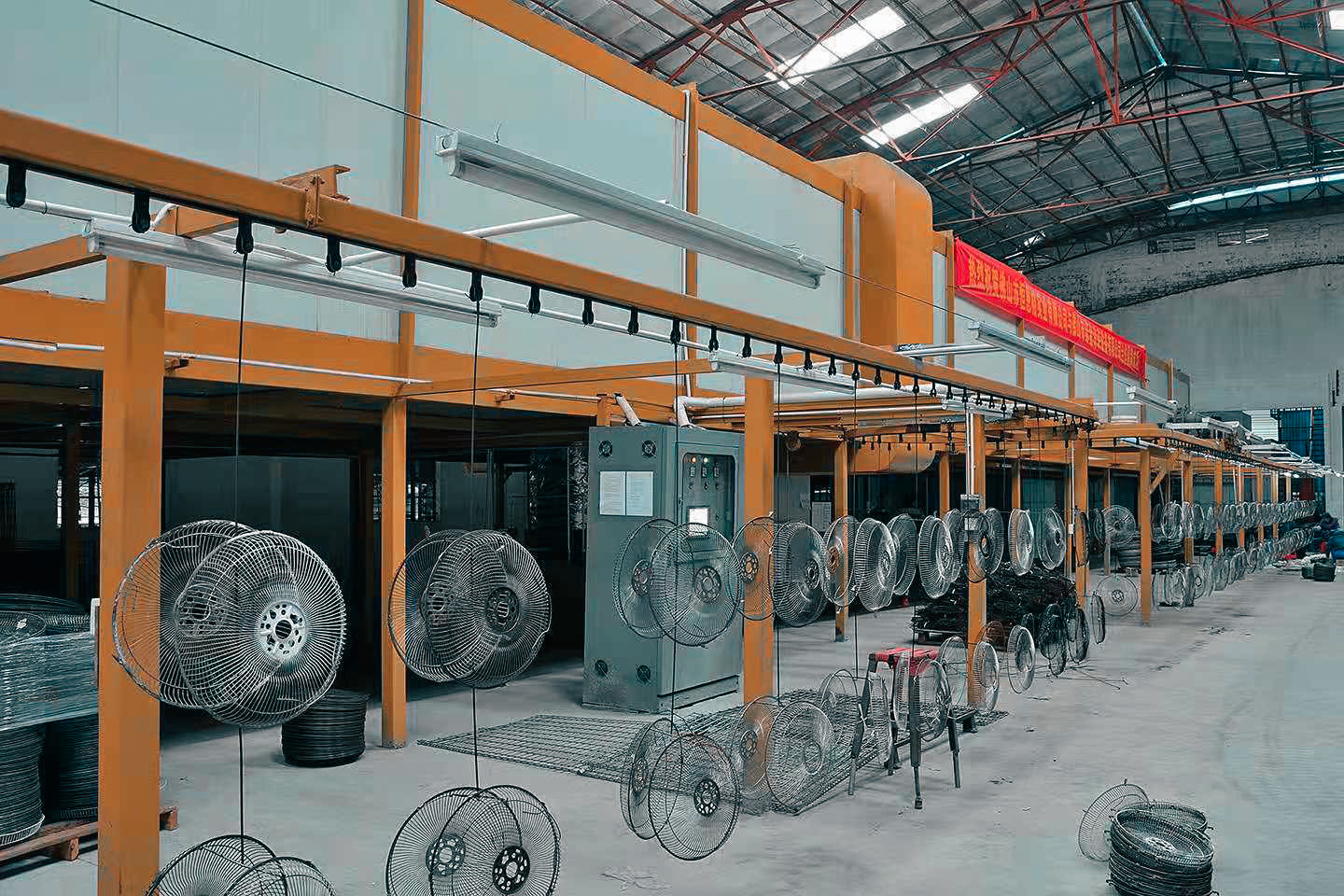

普通懸掛輸送機
普通懸掛輸送機由牽引鏈條、滑架、吊具、空中導軌、驅動裝置、張緊裝置和安全裝置等組成。不同的牽引鏈條節距不同,它們的單掛承載能力也不同。這種懸掛輸送及結構簡單,穩定性強,能在水平面和垂直面進行任意回轉,廣泛應用在中小型規模的涂裝線上。對于輕型零件,也可采用鋼絲繩或輕型軌輸送。
普通懸掛式輸送機
積放式懸掛輸送機
積放式懸掛輸送機具有雙層導軌,上層為牽引軌道,下層為載荷軌道。牽引鏈條沿牽引軌道運行,載荷小車沿載荷軌道通過牽引鏈上的推鉤或推桿撥動而向前運行。
這種輸送機可以實現自動裝卸工件、快速運輸、積放儲存,它可以將幾條輸送機組成一個積放式懸掛輸送系統。積放式輸送機適用于各類涂裝生產線。
積放式懸掛輸送機
擺桿式輸送機
擺桿式輸送機僅用于大型涂裝線中的前處理電泳線。它放置在工藝槽的兩側。由傳動裝置、張緊鏈輪、回轉鏈輪、鏈條軌道、前后擺桿等組成。這種輸送機消除了對工件表面及槽液的污染;出入槽的角度為45°,從而減少了槽體的長度;可與滑橇配套使用,滑橇固定在U型擺桿的支撐桿上,帶撬入槽。
擺桿式輸送機

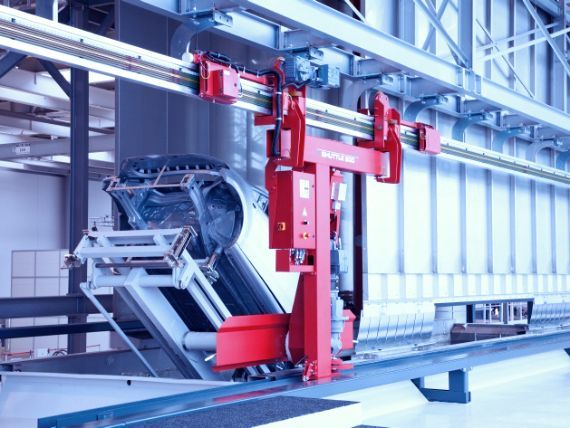

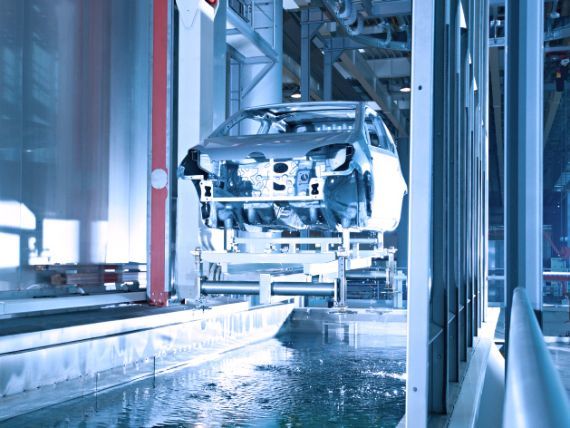

全旋反向輸送機
全旋反向輸送機可使車身入槽時旋轉180°,車身底部向上,尾部在前反向前進,再旋轉180°后出槽。輸送機的道軌和承載牽引鏈在一條直線上,鏈條上安裝有滑橇支撐托架支座,用鎖緊機構鎖緊。
這種輸送機工藝性能好,車身在電泳后反轉180°,可排出車身底部的氣泡,提高涂裝質量。電泳槽為矩形,可減少槽體體積、縮減投漆量、降低運行費用、縮短輸送長度。全旋反向輸送機適用于大批量、單品種的轎車車身的前處理電泳涂裝線。
全旋反向輸送機
自行葫蘆
自行葫蘆輸送系統是機電一體化、自動化程度高的空中輸送設備。它主要由軌道、供電滑線、集電器、小車、電動環鏈葫蘆、道岔、電控柜、操作站、控制線路等幾大部分組成。
通過控制柜中PLC集中控制及工位單獨控制,可實現自行葫蘆的升降、小車的運行和停止,滿足生產工藝流程要求。通過電控的聯鎖和互鎖滿足生產安全的可靠性。通過道岔的開合實現線路的分流和合流。通過工位旁的操作站,不會因某一工位的手動調整而影響全線自動運行。自行葫蘆可通過PLC與地面設備實現聯動。
龍門行車輸送機
龍門行車輸送機多用于產量低而尺寸大的工件,如汽車車架等??蓪⑷齻€(gè)車架裝在一個框架上,進行前處理、電泳,槽體可橫排。龍門行車輸送機由行走機構及升降裝置組成,也可自動控制。
中技佳的工程師們擁有豐富的經驗和工藝專業知識,可為您量身定制各類輸送設備。我們致力于提高輸送設備的效率及穩定性。我們的產品基于久經考驗的成熟技術,滿足客戶對設計和功能的最新要求。
若您有任何定制輸送設備或涂裝生產線的需求,馬上聯系我們的高級工程師,獲得免費的咨詢以及報價服務,中技佳期待與您的合作。
