水旋式噴漆室

產品描述

噴漆室室體

水旋式噴漆室室體由動壓室、靜壓室、作業室及格柵板、水槽等組成。動壓室中裝有風向?qū)Я靼寮暗装?。底板向著靜壓室的方向裝有多調節風閥或袋式過濾器，能使空調器送來的風均勻流向靜壓室。



靜壓室與作業室相連，底板即是作業室的頂板在鋼板制作的支撐框架上，放一個直徑為4～5mm的鍍鋅絲網，在其上鋪一層無布過濾層，使干凈的空氣均勻流向作業室。



作業室兩側的壁板，一般需要設置有較大的璃窗，兩端設置成仿形門，日光燈照明設置在兩側壁板外部，通過玻璃窗向里照射，室壁板應平滑，防止積灰塵。



噴漆室室體由框架與壁板制成。框架立柱及梁一般用3mm鍍鋅鋼板壓成C形鋼，也可采用100mm×80mm的矩形鋼。壁板為15mm鍍鋅板。格柵底板用3mm厚扁鋼焊成柵孔為30mm×90mm



噴漆室的靜電噴涂段應做成可伸縮式格柵，工作時縮回，以減少靜電吸引。



送排風系統

噴漆室送排風系統為上送風下排風。送入的應保證一定的潔凈度、一定的溫度（15℃以上）和一定的濕度（65％左右），同時應盡量減少噪聲。



供風裝置也稱空調器，一般由專業廠家提。完整的空調器有百葉窗、電動閥、加溫段、加濕段、中效過濾段、供風段、消音段等組成。一般不設降溫冷卻段，因?yàn)槟芰肯奶?，設備投資高。涂層裝飾性要求不高時，也考慮取消加濕段。當涂層裝飾性要求不高又投資不足時，可僅考慮送風機及加熱器。供管道用5＃角鋼及1.5mm厚的鍍鋅板制成噴漆室供風系統。



有一種側送風的形式，空調器在室外。還有從噴漆室頂部送風的形式這種方式更好，但廠房要有足夠的高度。



排風機均采用風壓高、風量大的離心風機。廢排放有分段單點排放與集中排放兩種方式。分段排放按噴漆室長度，一般5～6m設一排風機。煙囪的高度達二級排放標準的要求，一般高于車間頂部2～5m。大型涂裝線多用集中排放，即廢氣單點集中高空排放，煙囪的高度為40～60m，排氣速度6～7m/s。

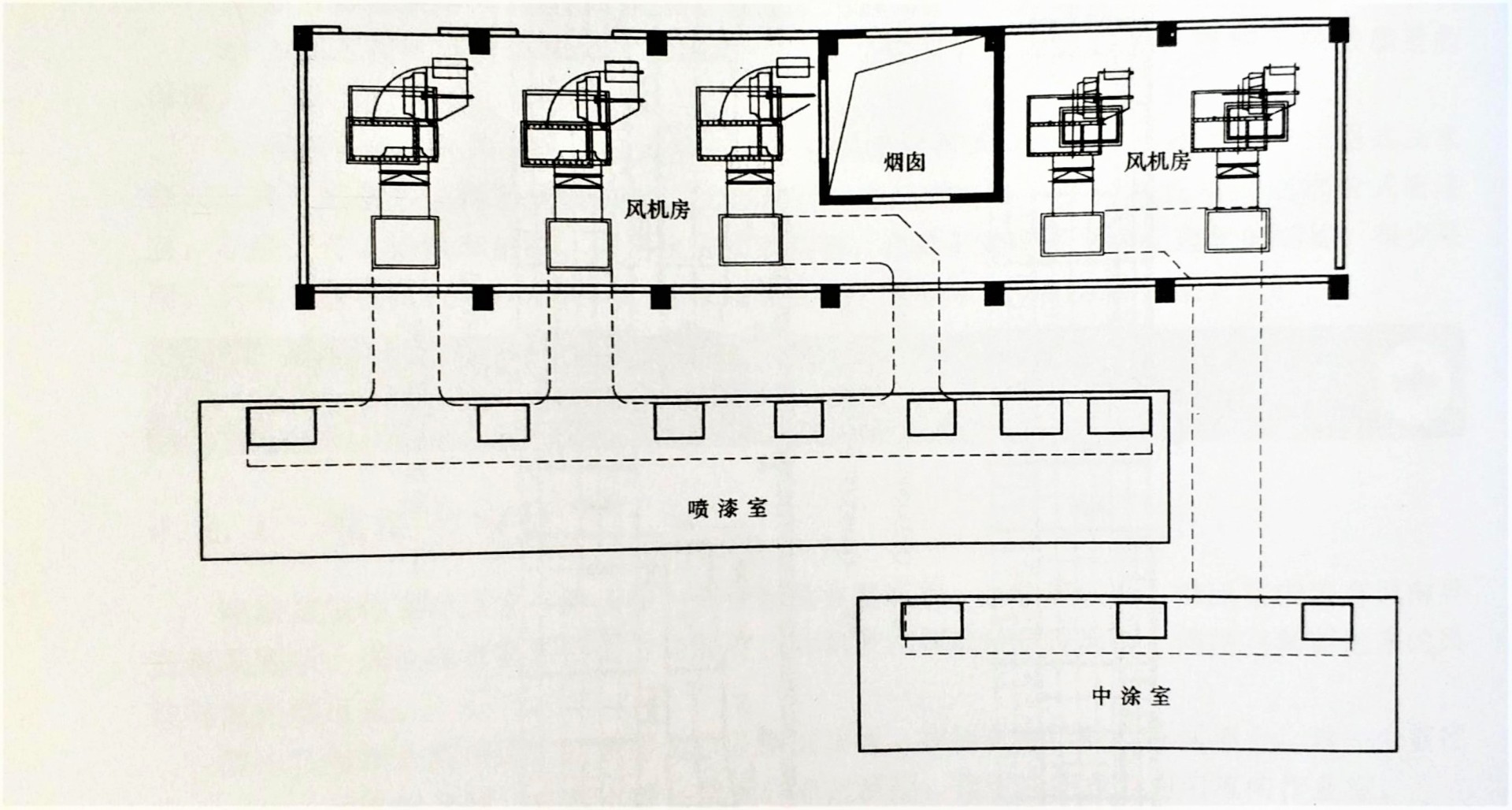

如圖所示是某汽車車身的中涂及面漆噴漆室的廢氣集中排放系統。



汽車車身中涂及面漆噴漆室集中排氣系統



汽車車身的中涂及面漆噴漆室集中排氣系統

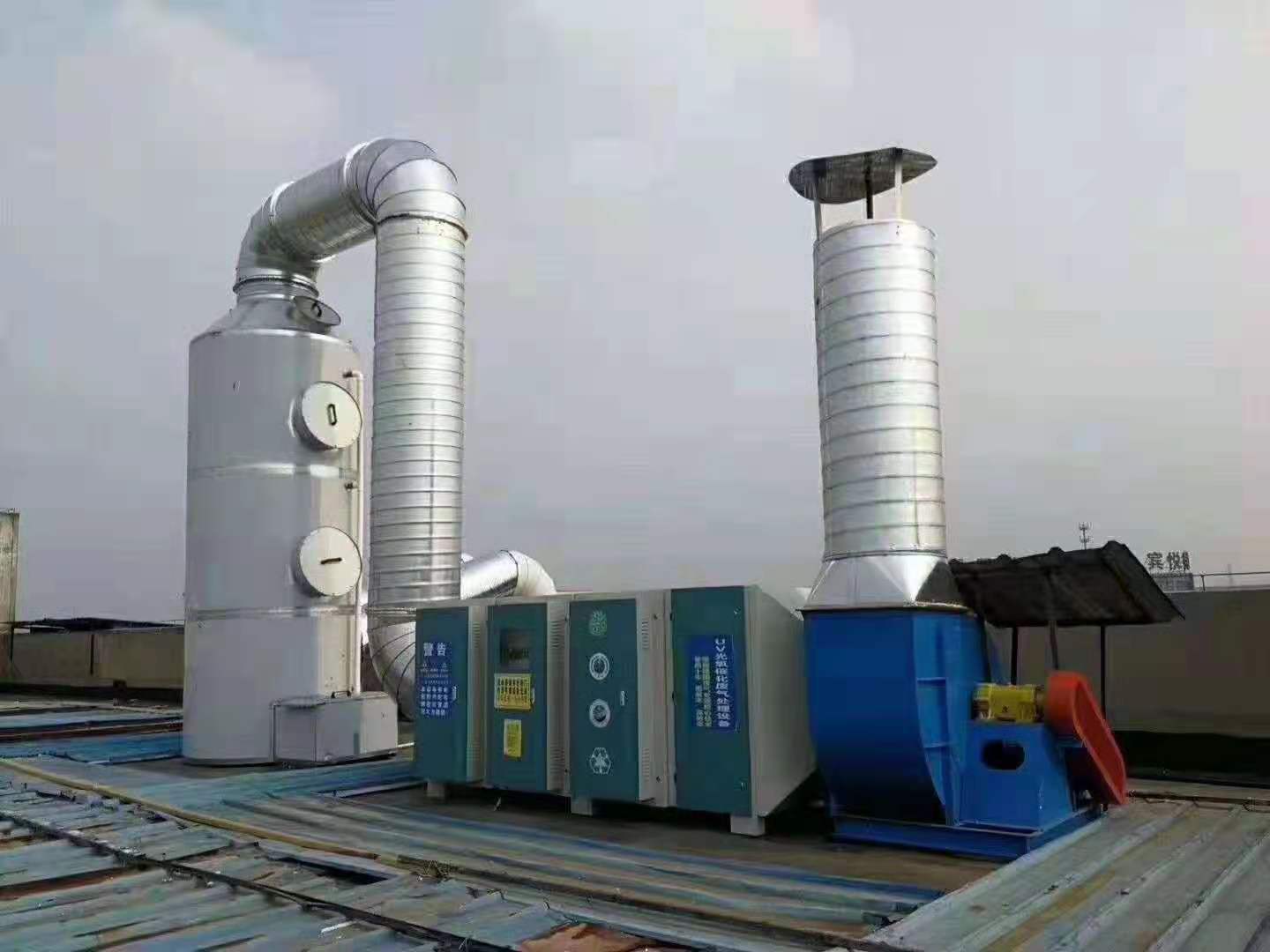

排送風設備實拍



排氣送風系統實拍





漆泥處理系統

漆泥處理系統由漆霧捕集裝置（旋風動力管、文丘里器及漩渦裝置等）、循環水槽、泵管道及漆泥處理池組成。噴漆室的廢氣，助排風機形成負壓，高速向下方流動。通過漆霧捕集裝置，充分與水混合，漆霧被水帶漆泥處理池。在漆泥處理池內加入漆霧凝聚劑，漆霧在水中凝結成塊狀，經過過濾的水通過泵打回噴漆室底部，漆泥自動或人工清除掉。如圖所示噴漆室漆泥處理系統。



漆霧捕集裝置適于安裝在立體布局的涂車間。因室體下部漆霧捕集裝置較深（3～4m），應與循環水槽一同布置在一層，噴漆室室體布置在二層。

漆霧捕集器是借助強大的風速來捕集漆霧的，其風速為20m/s，循環水的流速為0.7m/s。

水在漆泥池內停留時間為10min左右。
