干式噴漆室



干式噴漆室
干式噴漆室的漆霧捕集裝置廢水量少,能耗低,適用于金屬、塑料等材質的各種尺寸的工件涂裝。
所屬分類:
關鍵詞:
噴漆設備
漆霧捕集裝置
產品描述
干式噴漆室簡介
干式噴漆室和濕式噴漆室的室體與送排風系統基本相同,僅漆霧捕集裝置不同。傳統濕式噴漆室在應用上存在水消耗量大、能耗高的問題,在生產中的干式噴漆室得到發展并取得長足進步。我們?cè)诟墒絿娖崾曳矫孢M(jìn)行研究并有了成功的案例,先進的汽車制造業都已經將干式噴漆室引進到各個新建工廠。
干式噴漆室的組成及優勢
干式噴漆室由動靜壓室、噴涂作業室、漆霧分離室、排風系統組成,漆霧分離室中設置有漆霧分離裝置。結構簡單,不采用水收集漆霧,直接對漆霧處理,故沒有廢水產生,風壓低,運行能耗低,風量小。
干式噴漆室的優點是:構造簡單,適用于批量涂裝;捕集的廢漆容易處理;不使用水,無需廢水處理。常見的干式噴漆室結構如圖所示。下圖為屬于干式噴漆室的一種噴烘兩用的噴漆烤漆房,它適用于批量小且各種現代涂裝技術要求較高的大型設備及汽車的修補涂裝。該噴涂室可進行噴涂,在噴涂后又可變成低溫(80℃)烘干室,直接對被涂工件進行烘干。

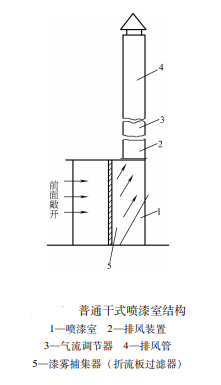

普通干式噴漆室結構圖

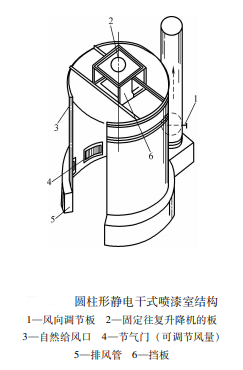

DISK靜電干式噴漆室結構圖
干式漆霧捕集裝置
干式漆霧捕集裝置的工作原理為:通過石灰自動供給系統,將粉末狀石灰送入噴漆室下部安裝有過濾器的過濾室內,生產過程中在過濾室內按約30s/次的頻率將石灰粉末揚起,空調送風攜帶漆霧進入過濾室,石灰粉末黏附漆霧附著在過濾器表面。當石灰粉末達到飽和時,給予0.6MPa左右的壓縮空氣反吹,黏附漆霧的石灰層從過濾器脫離,廢料通過自動回料系統送至車間外進行處理,石灰層可以再利用,空氣循環使用,整個過程如同傳統水性噴漆室一樣全自動運行。
可以看出,干式漆霧捕集裝置無需消耗大量水資源和化學藥品,無需處理漆渣,節省了水泵運行的大量能耗。而且在空氣利用率上,可以大幅度提高循環空氣的使用,新風供給可以減少到15%左右,能耗大大減少。另外,由于其結構特點,設備高度降低,截面積減小。
目前國內的一汽大眾成都及佛山工廠、寶馬鐵西工廠、奇瑞大連工廠和通用煙臺工廠等都已經使用干式噴漆室。據統計,與傳統濕式漆霧捕集裝置相比,其能源節省約60%,水用量節省約80%,運行成本節省約5%,橫截面積節省約35%,如果不計算設備初投入成本,單從長期運行考慮,干式噴漆室在節能減排方面表現突出。
半干式靜電漆霧捕集裝置
除了上述的干式漆霧捕集裝置,您還可選用半干式靜電漆霧捕集裝置。半干式靜電漆霧捕集裝置的工作原理為:空氣攜帶噴漆工作間內過噴的漆霧,隨著淌水板上流淌的分離介質液流人噴漆室下部的處理單元內;處理單元側部有高壓放電裝置使漆霧帶電,之后漆霧被吸附到接地的分離板上;通過分離介質捕捉油漆顆粒將其從分離板上去除,經過處理后油漆顆粒與分離介質分開,分離介質循環利用,油漆顆粒清除,空氣循環使用。
半干式靜電漆霧捕集裝置完全節省水資源,節省水泵的能耗。另外空氣循環利用程度較高,新鮮空氣補充只需要大約5%。據統計,與傳統濕式漆霧捕集裝置比較,能源消耗節約78%,耗水量減少87%,漆霧高空排放減少達99%。
按照中技佳對于涂裝的理念,我們對不同的應用都可以提供合適的解決方案。從大型的復雜工件到小型工件:根據客戶的需求,按照涂裝的確切標準,對涂裝設備進行規劃、制造和安裝。中技佳的設計、制造工程師具備資深的經驗和專業的知識,確保滿足您的需求。馬上聯系中技佳的高級工程師,免費為您提供咨詢、報價等服務。
